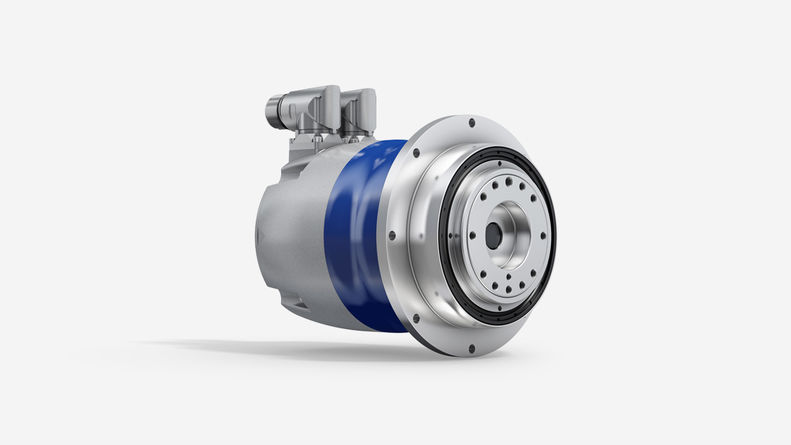

TPM+ DYNAMIC rotatieve servoactuatoren

  • TPM+ DYNAMIC: Uitstekende dynamiek, compacte afmetingen en extreme soepelheid. Actuator met tweetraps reductiekast hoofdzakelijk ontworpen voor draaiende toepassingen

Dynamisch. Korter. Stiller.

Ervaar uitzonderlijke dynamiek dankzij de moderne motortechnologie met hoge vermogensdichtheid, laag traagheidsmoment en optimale torsiestijfheid. Geniet van de gereduceerde installatieduur: de koppelingsvrije verbindingsintegratie van de motor en reductiekast en de ruimtebesparende bevestiging van motorinstrumenten maakt de TPM+ DYNAMIC meer dan 50% compacter dan gewone reductiekastmotoren. Precisie planetaire reductiekasten met spiraalvormige vertanding verzekeren lage vibratie en een stil bedrijf.

Klantspecifieke oplossingen

We ontwikkelen voor u graag een oplossing die gericht is op uw aandrijftaken. Profiteer van onze jarenlange ervaring, de hoge competentie van onze medewerkers en onze omvattende dienstverlening.


Neem contact met ons op.

WITTENSTEIN bv - Vaartstraat 90 bus 201

WITTENSTEIN bv

Vaartstraat 90 bus 201

9270 Kalken – België

+32 9 326 73 80

+32 9 345 48 13

www.wittenstein.biz

  • Technische gegevens
  • Verkrijgbare opties
Producttype TPM+ DYNAMIC:
Overbrengingsverhouding 16 - 91
Aantal bouwgroottes 5

Max. speling c)

jt [arcmin]Standaard

≤ 3

Gereduceerd

≤ 1

Max. koppelT2a [Nm]30 - 1300
Max. uitgaande snelheidn2Max [rpm]375
TorsiestijfheidCt21 [Nm/arcmin]465
Max. kantelmomentM2KMax [Nm]3280
BedrijfsspanningUD [V DC]320/560

c) Met betrekking tot referentiebouwgroottes

Houdrem
Vorm uitgang
Flens

Systeemuitgang

Kenmerk


Smering geschikt voor voedingsmiddelen a) b)
Corrosiebestendig a) b)
Systeemoplossingen
Lineair systeem (tandheugel/tandwiel)
Accessoire (Raadpleeg de productpagina's voor meer informatie)
Koppeling
Voedingskabel, signaalkabel, hybride kabel

a) Vermogensreductie Technische gegevens verkrijgbaar op aanvraag

b) Neem contact op met WITTENSTEIN alpha

Uw voordelen

Kleine voetafdruk voor uw machine

De korte installatielengte van de servoactuatoren maakt een compacter design van uw machine en installatie mogelijk

Verbeterde efficiëntie

Het lage traagheidsmoment en de hoge vermogensdichtheid betekenen dat de aangevoerde voeding efficiënter wordt gebruikt

Verbeterde productiviteit

De verbeterde stijfheid en dynamiek genereren hogere output in uw machine

Onze knowhow, uw voordeel

De TPM+ familie overtuigt met dynamiek, koppel en torsiestijfheid! Gecombineerd met extreem korte totale bouwlengtes en een hoge vermogensdichtheid zorgt dit voor een grotere bedrijfsefficiëntie in uw productie.

Verhoogde productiviteit en hogere OEE

  • Bajonet-connector voor snelle installatie
  • Externe oppervlakken met glad design verminderen vatbaarheid voor vervuiling

Vereenvoudigd machinedesign en kleinere voetafdruk

Hoge vermogensdichtheid en korte bouwlengte voor compact machinedesign

Betrouwbaarheid en levensduur

Robuust lager met lange levensduur

Verhoogde productiviteit en hogere OEE

  • Bajonet-connector voor snelle installatie
  • Externe oppervlakken met glad design verminderen vatbaarheid voor vervuiling

Vereenvoudigd machinedesign en kleinere voetafdruk

Hoge vermogensdichtheid en korte bouwlengte voor compact machinedesign

Betrouwbaarheid en levensduur

Robuust lager met lange levensduur

WITTENSTEIN alpha op alle assen

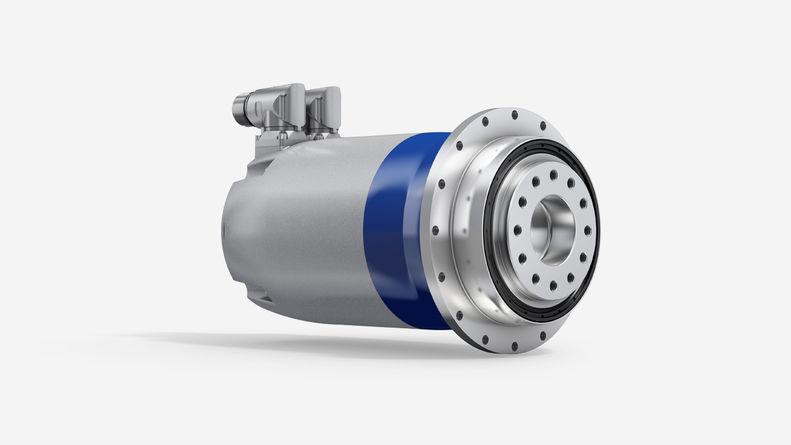

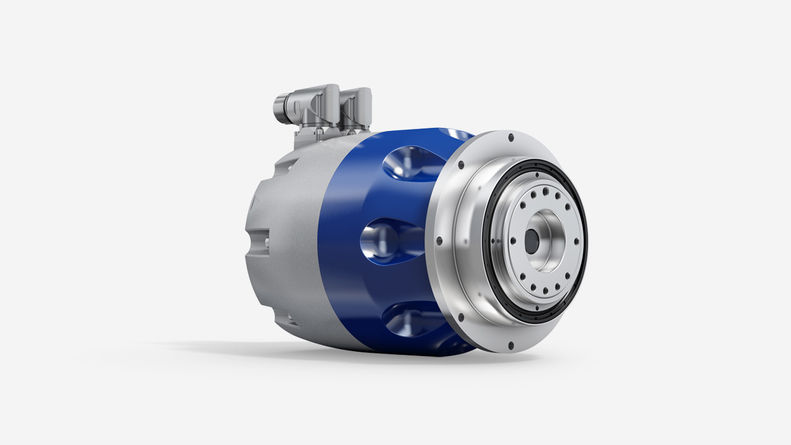

Rotatieve servoactuatoren

WITTENSTEIN alpha biedt voor elke as volledige aandrijfoplossingen uit één hand. De toepassingsgebieden zijn vrijwel grenzeloos, Onze oplossingen worden gebruikt in zeer nauwkeurige assen in productiesystemen tot in verpakkingsmachines waarbij maximale productiviteit vereist is. WITTENSTEIN alpha staat hierbij altijd synoniem voor een optimale kwaliteit en betrouwbaarheid, hoge nauwkeurigheid en synchronisatiekwaliteit, optimale vermogensdichtheid, lange levensduur en eenvoudige motormontage.
