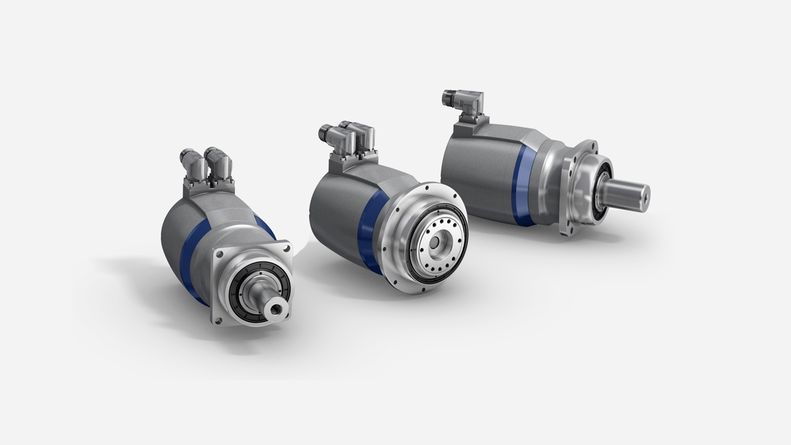

premo® – het nieuwe, sterke actuatorplatform

  • premo® is het eerste volledig schaalbaar actuatorenplatform: Heel flexibel en veilig in gebruik, efficiënt in verbruik en uniek in connectiviteit, productiviteit en precisie.

  • premo® base line – de startersklasse Optimaal vermogen voor alle positioneertaken, korte cyclustijden door geringe speling en hoge stijfheid, bij zeer goede positioneernauwkeurigheid

  • premo® advanced line – de dynamische klasse Precisie voor positioneer- en bewerkingstaken, hoge wringingsweerstand en zeer weinig speling maken hoge versnellingen en regelprecisie mogelijk

  • premo® high line – de speciale klasse Veelzijdigheid in nagenoeg alle segmenten, zeer hoge vermogensdichtheid bij hoge wringingsweerstand en hoge radiale krachten

Absolute precisie samen met perfecte beweging: premo® combineert precisie met beweging – efficiënter dan ooit

Het eerste volledig schaalbare servoactuatorplatform biedt compromisloze flexibiliteit voor de gebruiker. Het resultaat is een enorm veelzijdige en krachtige module, die aan zo goed als alle vereisten van de aandrijvingstechnologie, integratie en branchespecificatie voldoet. Het centrale element is een torsiestijve precisieaandrijving met weinig speling en uitstekende koppeldichtheid in combinatie met de eveneens krachtige, permanent bekrachtigde synchrone servomotor, die door de verdeelde wikkeling weinig cogging en een hoge toerentalconstante garandeert.
Meer informatie ...

Downloads

Klantspecifieke oplossingen

We ontwikkelen voor u graag een oplossing die gericht is op uw aandrijftaken. Profiteer van onze jarenlange ervaring, de hoge competentie van onze medewerkers en onze omvattende dienstverlening.


Neem contact met ons op.

WITTENSTEIN bv - Vaartstraat 90 bus 201

WITTENSTEIN bv

Vaartstraat 90 bus 201

9270 Kalken – België

+32 9 326 73 80

+32 9 345 48 13

www.wittenstein.biz

  • Technische gegevens
  • Uitvoeringen
  • Uw voordelen
  • Opties
  • Systeemuitbreidingen

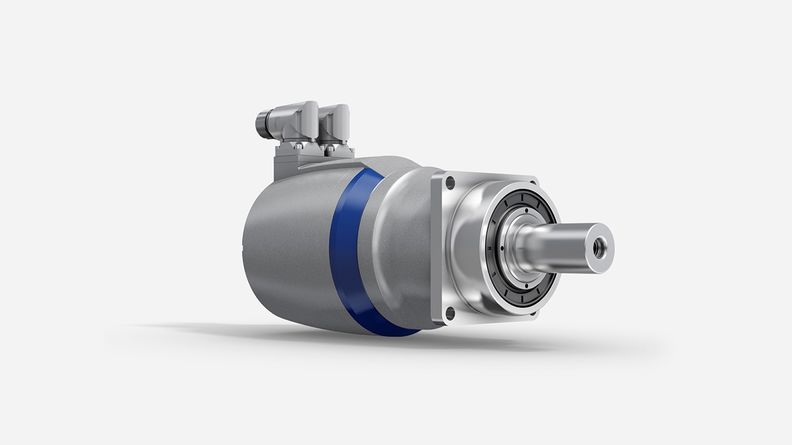

premo® base line

  • 3 formaten
  • versnellingsmoment tot 315 Nm
  • maximale speling tot 3 arcmin
  • torsiestijfheid tot 31 Nm/arcmin

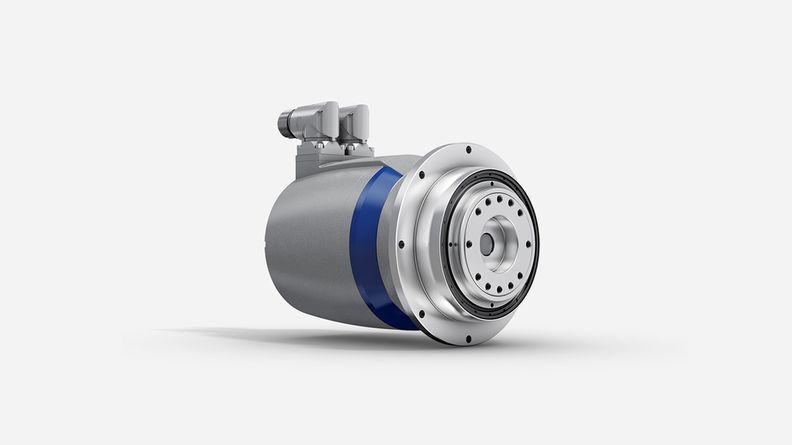

premo® advanced line

  • 3 formaten
  • versnellingsmoment tot 380 Nm
  • maximale speling tot 1 arcmin
  • torsiestijfheid tot 83 Nm/arcmin

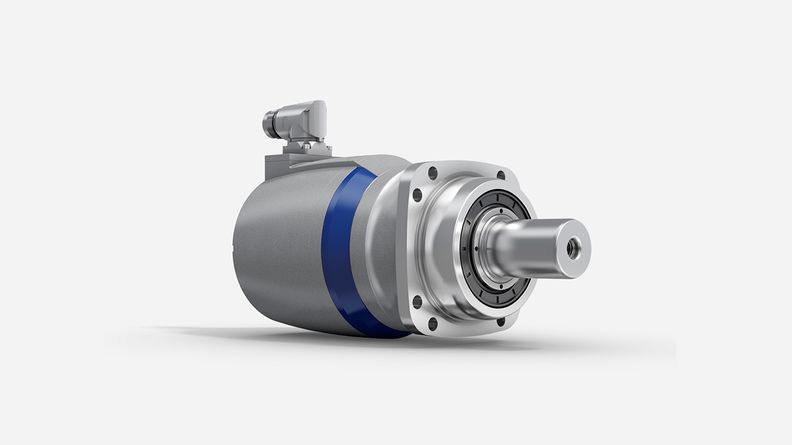

premo® high line

  • 3 formaten
  • versnellingsmoment tot 455 Nm
  • maximale speling ≤ 1 [arcmin]
  • torsiestijfheid op aanvraag





  • premo® base line basisuitrusting met gladde uitgaande as en resolver
  • premo® advanced line basisuitrusting met uitgaande flens en HIPERFACE® absolute encoder singleturn, SIL 2
  • premo® high line basisuitrusting met gladde uitgaande as en HIPERFACE DSL® absolute encoder singleturn, SIL 2 individuele opwaardering van alle lines door veelvuldige opties mogelijk







Grootste individuele vrijheid bij de constructie:

  • intelligente modules met verschillende overbrengingsvormen
  • korte bouwlengtes als optimale constructiebasis,
  • vereenvoudigd ontwerp voor minder storende contouren en kleinere opsteloppervlakken

Zeer hoge machine- en investeringszekerheid:

  • intelligent, energie-efficiënt productconcept
  • minder investeringen door kleinere regelaar met minder verbruik
  • minder kabels en kleinere trekkettingen door aansluiting met één kabel
  • hoger houdmoment voor kortere noodstopweg
  • verminderd uitvalrisico door functionele veiligheid in de sensor

Hoge busspanning en absolute connectiviteit tot systeemaanbieders:

  • middenspanning
    circuit tot
    750 V DC
  • interfaces voor EnDat 2.2
  • HIPERFACE DSL®
  • DRIVE-CLiQ deels in technologie met één kabel

Robuust en onderhoudsvriendelijk actuatoroppervlak:

  • hoogwaardig design zonder schroefkoppen voor optimale reinigingsomstandigheden en hoog waardebehoud







Terugvoersystemen:
Naast de basisuitrusting optioneel verkrijgbaar: EnDat 2.1/2.2, HIPERFACE®, HIPERFACE, DSL®, DRIVE-CLiQ

Temperatuursensor:
keuze uit TC, PT1000

Elektrische aansluiting:
recht of rechthoekige uitvoering: 1-kabelaansluiting voor DSL-protocol.

Pinconfiguratie:
Voor een reeks servocontrollers  bieden we speciale pinconfiguraties aan voor vermogen en signaal.

Bedrijfsspanning:
Er staan wikkelingen voor 24, 48, 320 en 560 V DC ter beschikking.

Smering:
Keuze uit zowel de standaard smering met olie, alsook vet, vet en olie geschikt voor levensmiddelen.

Overbrengingsmodel:
Verschillende vormen voor de uitgaande as en de behuizingsflens.

Maximale speling:
Om de precisie te verhogen, kan optioneel de speling van de reductiekast verminderd worden.

Vasthoudrem:
Afgestemd op het vermogen van de motor is er een passende vasthoudrem met permanente magneet.





  • Tandwiel-tandheugelsystemen van WITTENSTEIN alpha maken de koppeling van servoactuator, tandwiel en tandheugel op een zeer efficiënte wijze mogelijk. Er staan tandwielen met hoge prestaties ter beschikking voor high line en Premium Class RTP tandwielen voor advanced line, evenals de Performance en High Performance Class tandheugels

  • De servoregelaar simco® staat als schakelkastvariant met beschermingsklasse IP65 ter beschikking. Met een spanningsbereik van 24 en 48 V DC en een kortstondig piekvermogen tot 1 kW kan de aandrijvingsversterker simco® drive voor zeer nauwkeurige toepassingen worden gebruikt

  • Onze speciale systeemkabels ondersteunen het hoge prestatievermogen van de machine op de meest efficiënte manier en zijn bijgevolg de optimale systeemuitbreiding “rechtstreeks van de fabrikant”. Alle kabels onderscheiden zich door een uitstekende kwaliteit en zijn geschikt voor trekkettingen.
