TP+ planetaire reductiekast

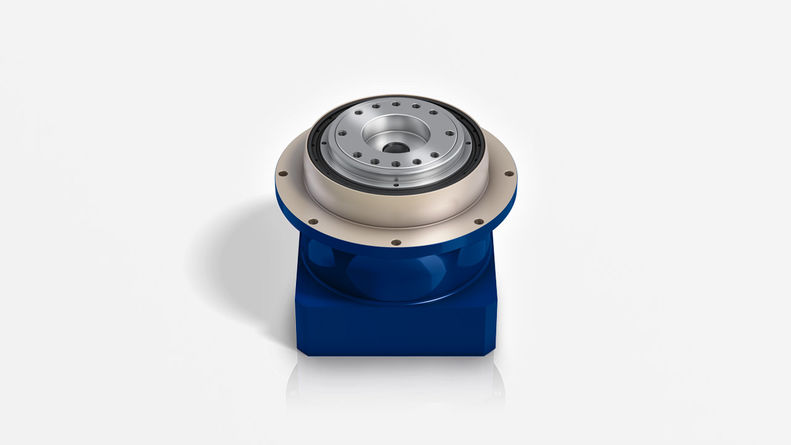

  • TP+ planetaire reductiekast

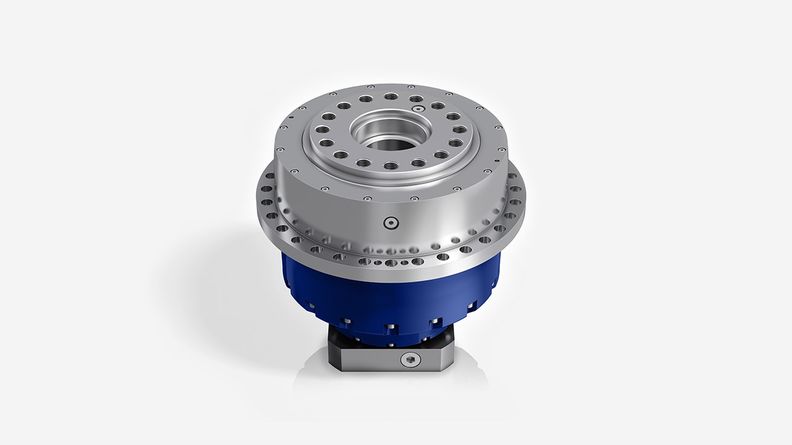

  • TP+ HIGH TORQUE planetaire reductiekast

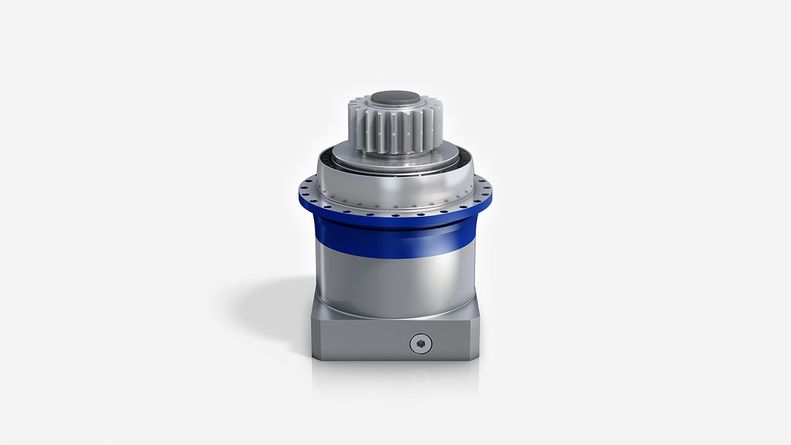

  • TP+ HIGH TORQUE planetaire reductiekast met rondsel
  • Advanced Linear System met planetaire reductiekast TP+ HIGH TORQUE
  • Motormontage alpha Advanced Line / alpha Premium Line planetaire reductiekast

Compacte precisie

Compacte toppresteerders met uitgaande flens. De standaardversie is perfect geschikt voor hoge positioneernauwkeurigheid en zeer dynamisch cyclisch bedrijf. De TP+ HIGH TORQUE is bijzonder goed geschikt voor toepassingen met hoge precisie waarbij hoge torsiestijfheid vereist is.

Klantspecifieke oplossingen

We ontwikkelen voor u graag een oplossing die gericht is op uw aandrijftaken. Profiteer van onze jarenlange ervaring, de hoge competentie van onze medewerkers en onze omvattende dienstverlening.


Neem contact met ons op.

WITTENSTEIN bv - Vaartstraat 90 bus 201

WITTENSTEIN bv

Vaartstraat 90 bus 201

9270 Kalken – België

+32 9 326 73 80

+32 9 345 48 13

www.wittenstein.biz

  • Technische gegevens
  • Verkrijgbare opties
Producttype TP+TP+ HIGH TORQUE
Versie MFMA
Overbrengingsverhouding 4 - 10022 - 302,5
Aantal bouwgroottes 78

Max. speling c)

jt [arcmin]Standaard

≤ 3

Gereduceerd
≤ 1

Standaard

≤ 1

Gereduceerd

Max. koppelT2a [Nm]43 - 9600315 - 22000
Max. ingaande snelheidn1Max [rpm]75007500
TorsiestijfheidCt21  [Nm/arcmin]14503000
Max. kantelmomentM2KMax  [Nm]880031600

c) Met betrekking tot referentiebouwgroottes

ProducttypeTP+TP+HIGH TORQUE
VersieMFMA
Vorm uitgang
Flens
Systeemuitgang
Vorm ingang
Motoraanbouw
Self-contained versie

Kenmerk


Smering geschikt voor voedingsmiddelen a) b)
Corrosiebestendig a) b)
Optimale massatraagheid a)
Systeemoplossingen
Lineair systeem (tandheugel/tandwiel)
Servoactuator
Accessoire (Raadpleeg de productpagina's voor meer informatie)
Koppeling
Monteerring

a) Vermogensreductie Technische gegevens verkrijgbaar op aanvraag

b) Neem contact op met WITTENSTEIN alpha

Product highlights

Consistent hoge prestaties

De constante speling doorheen de levensduur van de reductiekast verzekert consistent hoge prestaties.

Laag onderhoud

De hoogste kwaliteitsstandaarden garanderen een lange levensduur en verlengen de onderhoudsintervallen.

Snelheid

Hoge snelheden verbeteren de output van de machine.

Positioneernauwkeurigheid

Minimale speling en extreme stijfheid verzekeren maximale positioneernauwkeurigheid in het middelpunt van de tool.

Betrouwbaarheid

Uiterst betrouwbare reductiekasten voorkomen dure machinale storingen.

Extreme soepelheid dankzij de schroefvertanding

Connectiviteit van de motorassen dankzij de grote hoeveelheden klemnaafdiameters

Zeer hoge torsiedichtheid dankzij het superieure vertandingsconcept

Kegelrollagers voor het absorberen van axiale en radiale krachten

Extreme soepelheid dankzij de schroefvertanding

Connectiviteit van de motorassen dankzij de grote hoeveelheden klemnaafdiameters

Zeer hoge torsiedichtheid dankzij het superieure vertandingsconcept

Kegelrollagers voor het absorberen van axiale en radiale krachten
