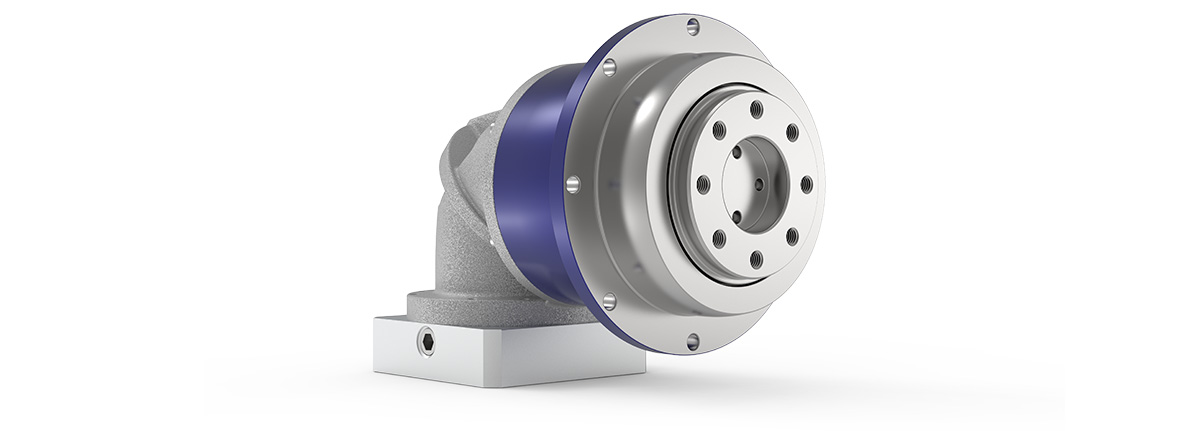

NPTK haakse reductiekasten

  • NPTK haakse reductiekast met TP+-uitgaande geometrie

Individuele talenten

NPTK – de haakse reductiekast met uitgaande flens en hoge efficiëntie.
Het compacte design van de hoektrap maakt gebruik in besloten ruimtes mogelijk. Samen met de flens gebaseerd op de TP+ planetaire reductiekast en de flexibele motorverbinding, resulteert dit in nieuwe vrijheid van design.

Meer informatie

Klantspecifieke oplossingen

We ontwikkelen voor u graag een oplossing die gericht is op uw aandrijftaken. Profiteer van onze jarenlange ervaring, de hoge competentie van onze medewerkers en onze omvattende dienstverlening.


Neem contact met ons op.

WITTENSTEIN bv - Vaartstraat 90 bus 201

WITTENSTEIN bv

Vaartstraat 90 bus 201

9270 Kalken – België

+32 9 326 73 80

+32 9 345 48 13

www.wittenstein.biz

  • Technische gegevens
  • Verkrijgbare opties
Producttype NPTK
Versie MF
Overbrengingsverhouding 3 - 100
Aantal bouwgroottes 5

Max. speling c)

jt [arcmin]Standaard

≤ 11

Max. koppelT2a [Nm]14 - 700
Max. ingaande snelheidn1Max [rpm]5000

c) Met betrekking tot referentiebouwgroottes

Vorm uitgang
Flens
Vorm ingang
Motoraanbouw

Kenmerk


Smering geschikt voor voedingsmiddelen a) b)

a) Vermogensreductie Technische gegevens verkrijgbaar op aanvraag

b) Neem contact op met WITTENSTEIN alpha

Product highlights

Hoge flexibiliteit

De TP+ uitgangsgeometrie biedt vrijheid van design, aangepast aan individuele vereisten

Hoge rentabiliteit

NPTK is uiterst voordelig in aankoop, onverslaanbaar efficiënt en vrij van onderhoud gedurende de hele levensduur.

Flexibele motoraansluiting

Montage van alle gangbare servomotoren door middel van een flexibel vastgeschroefde adapterplaat en een grote hoeveelheid motorasdiameters.

Design

Het elegante design benadrukt de dynamiek van de reductiekast en bepaalt nieuwe standaarden in de markt

Compactheid

Het uiterst compacte design van de hoeksectie maakt gebruik in besloten ruimtes mogelijk

Veel variatie in overbrengingsverhoudingen

  • Groot aantal overbrengingsverhoudingen (i=3 tot i=100)
  • Beschikbaar in de gangbare binaire overbrengingsverhoudingen

Flexibele motoraansluiting

  • Montage van alle gangbare servomotoren door middel van een flexibel vastgeschroefde adapterplaat
  • Groot aantal connecteerbare motorasdiameters

WITTENSTEIN alpha op alle assen

Rechte overbrengingen

WITTENSTEIN alpha biedt voor elke as volledige aandrijfoplossingen uit één hand. De toepassingsgebieden zijn vrijwel grenzeloos, Onze oplossingen worden gebruikt in zeer nauwkeurige assen in productiesystemen tot in verpakkingsmachines waarbij maximale productiviteit vereist is. WITTENSTEIN alpha staat hierbij altijd synoniem voor een optimale kwaliteit en betrouwbaarheid, hoge nauwkeurigheid en synchronisatiekwaliteit, optimale vermogensdichtheid, lange levensduur en eenvoudige motormontage.
